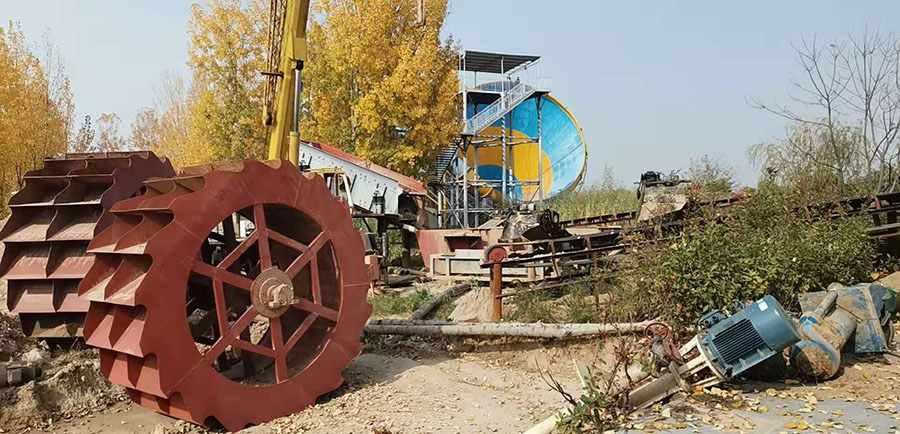

曾经失败的现场

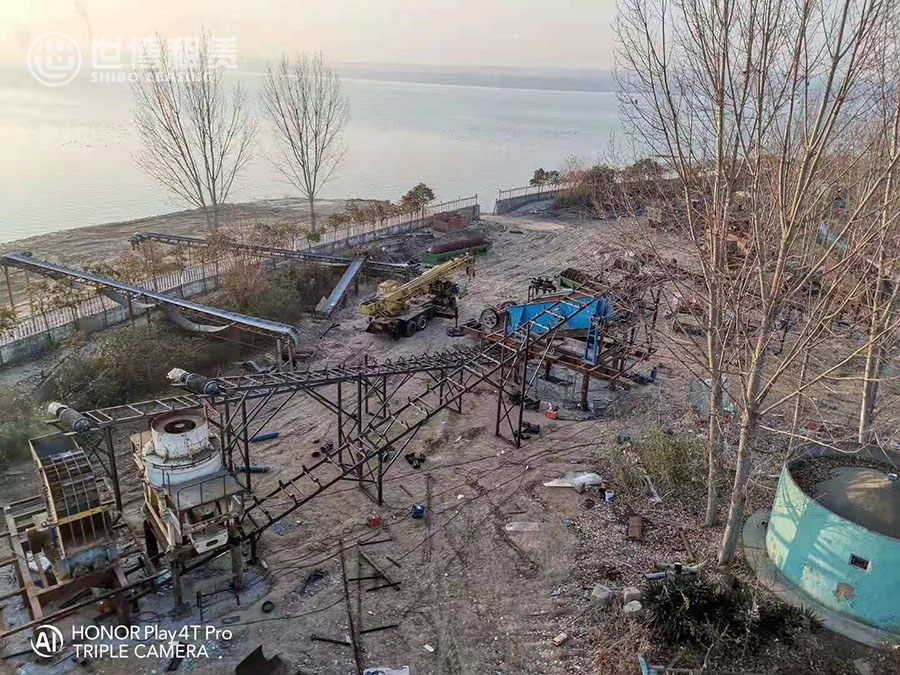

       一个不成熟的设计方案、不专业的搭建、运营团队，折腾了半年，没有产出1吨成品砂，最后的结果是赔了不少钱，拆除现场。拆除现场的时候吊车也翻了，损失巨大。

划线

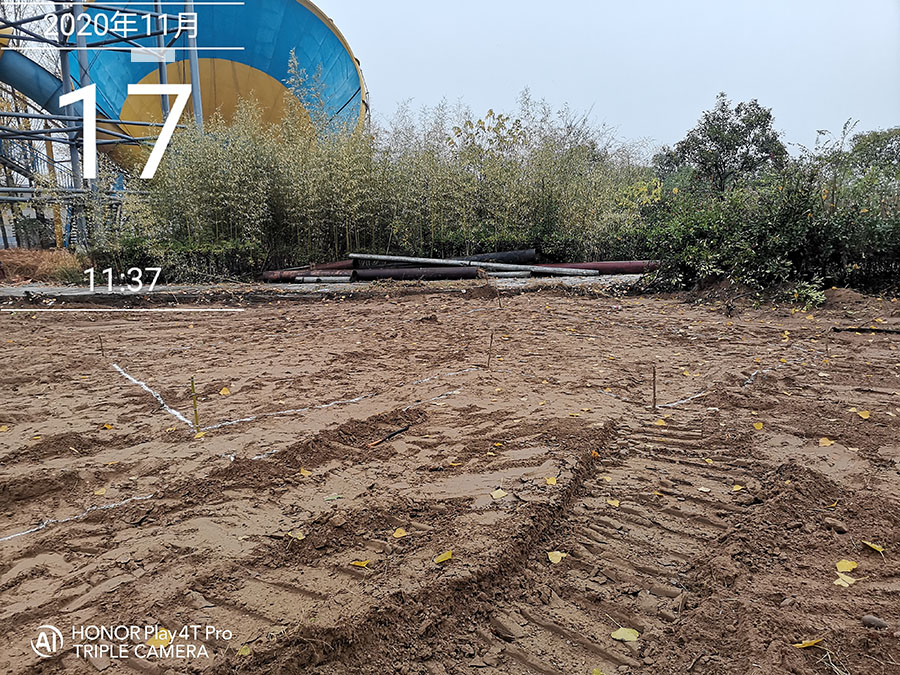

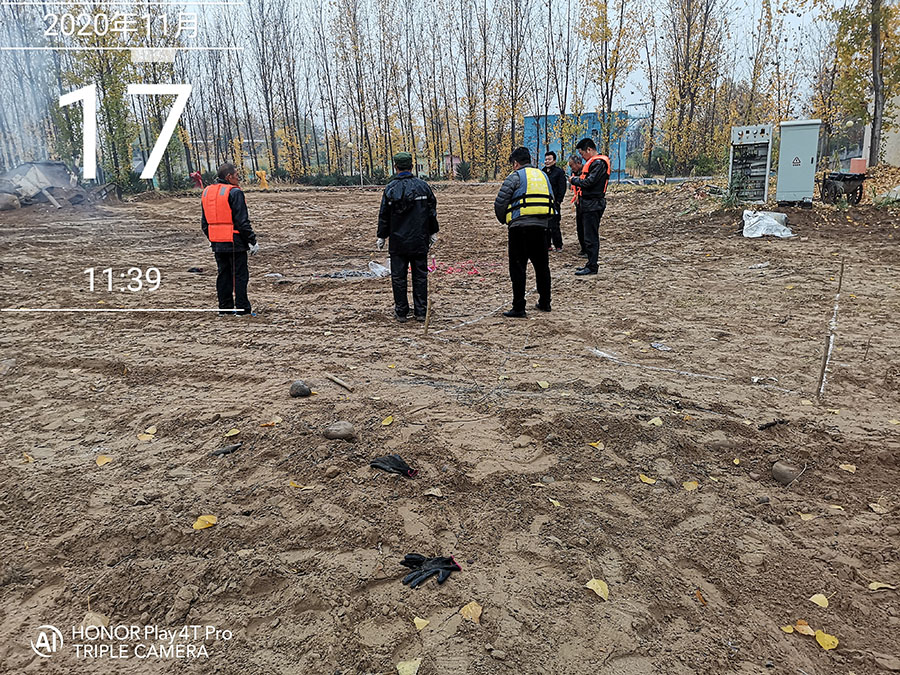

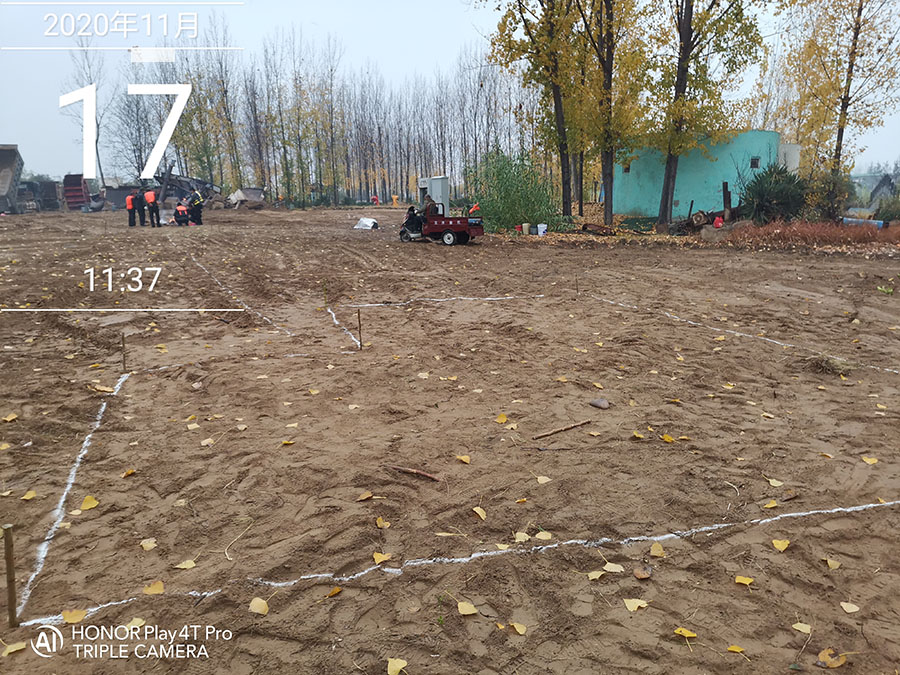

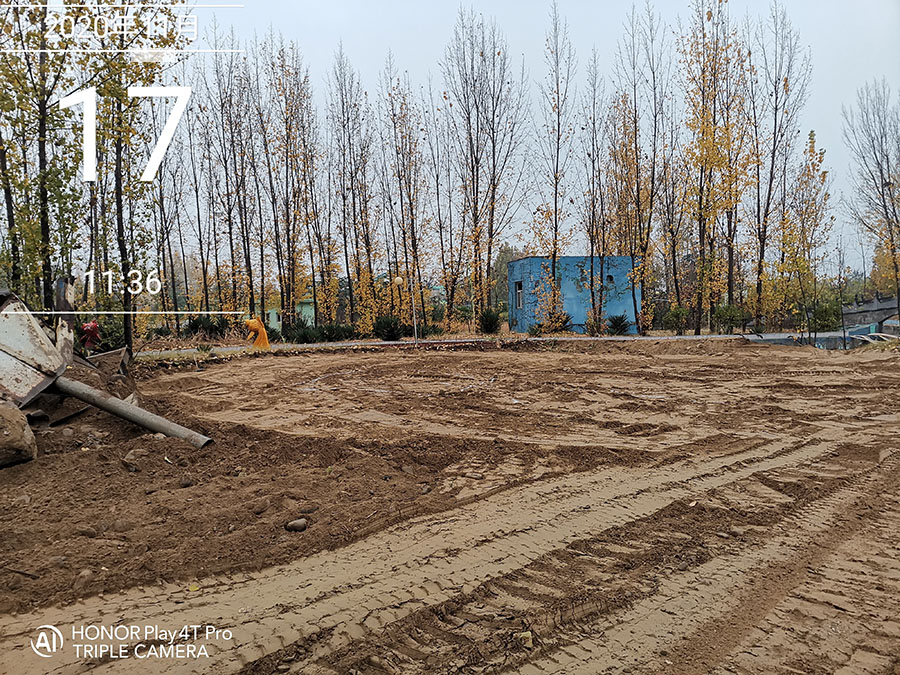

2020年11月16日到17日，我公司技术员去现场划线，准备做基础

一、项目地点：济源市西滩岛

二、破碎物料：河卵石

三、出料规格：0-5MM成品砂

四、设备组成：ZG200给料机、2YK3060振动筛、300*1300鄂破、PFQ1310反击破、PL1000制砂机、螺旋洗砂机、细砂回收一体机等

五、设备占地面积：60*30米

六、设备总装机功率：650KW

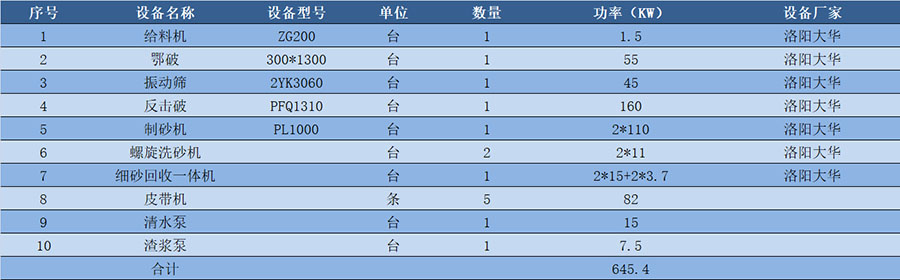

七、主要设备规格型号如下：

八、现场平面图

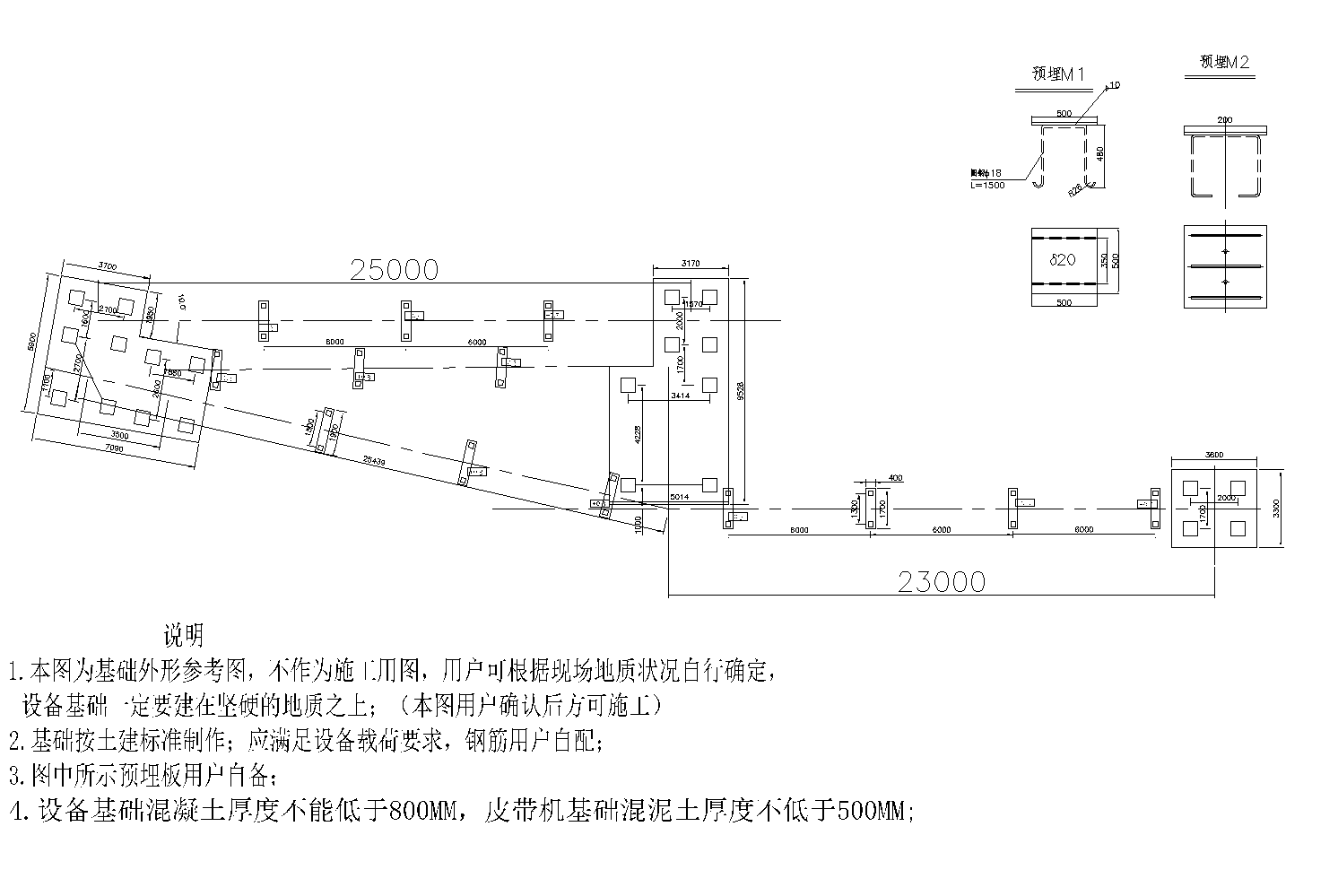

       工艺图、基础图

九、现场三维图

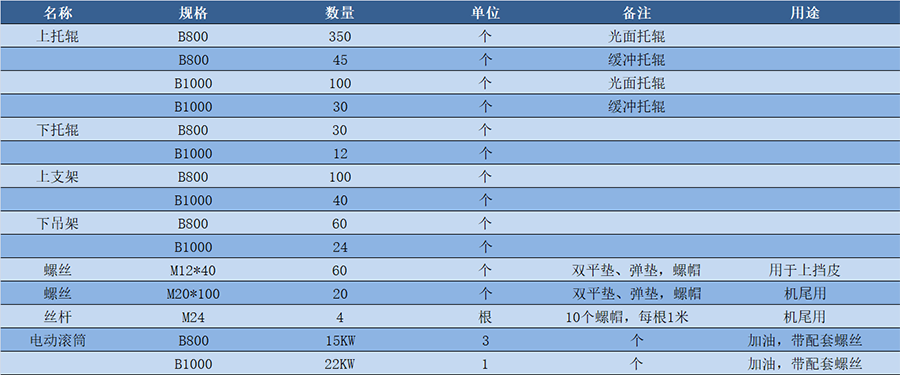

十、皮带机材料

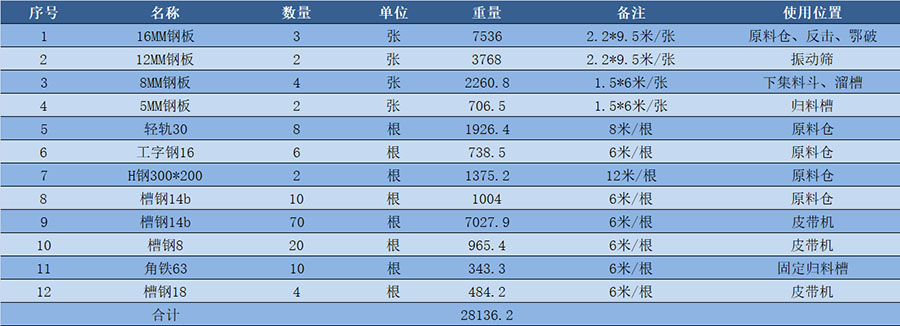

十一、钢材规格及型号

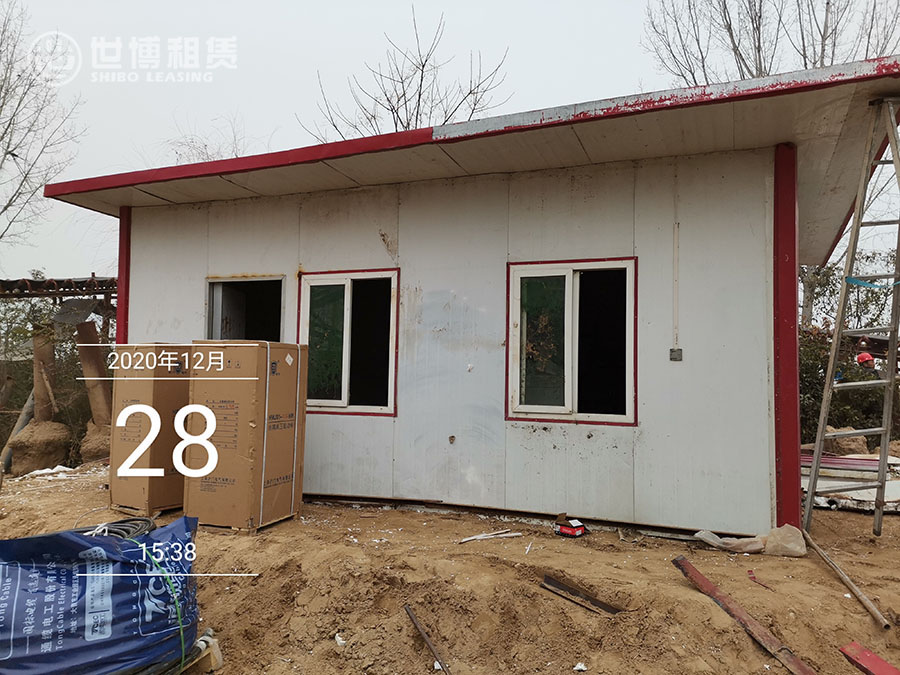

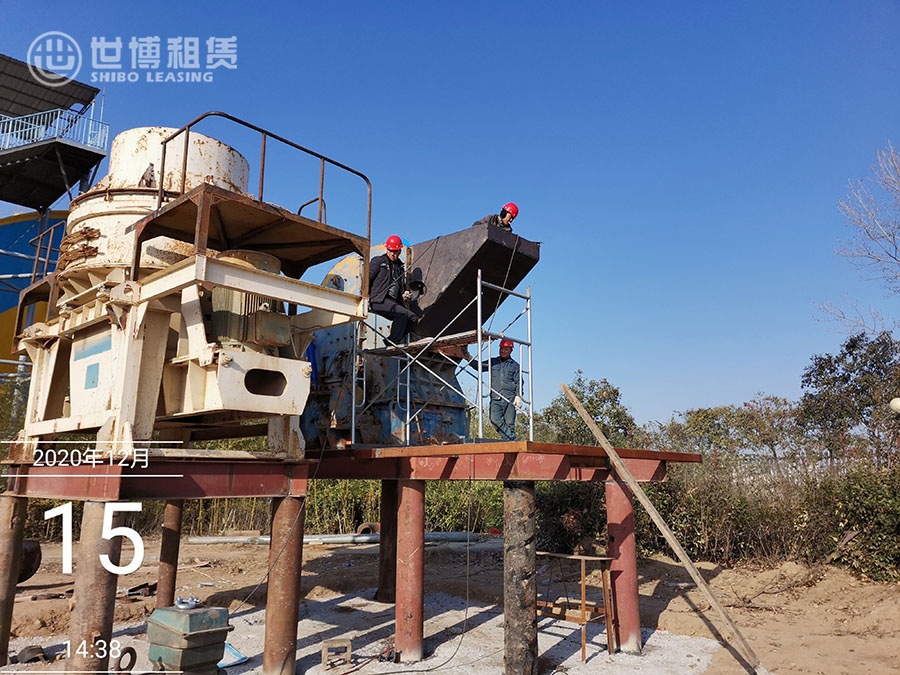

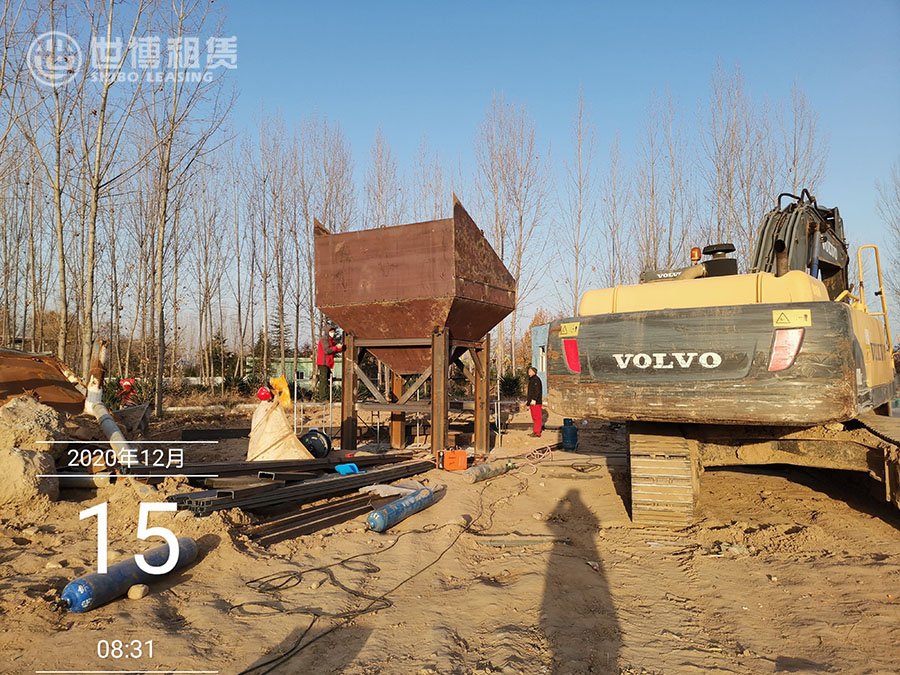

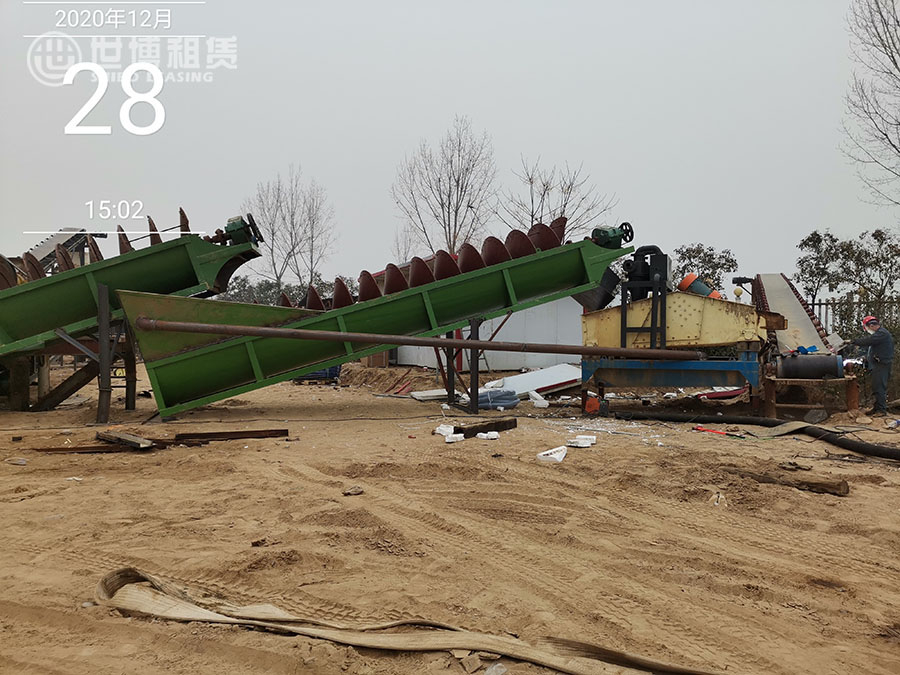

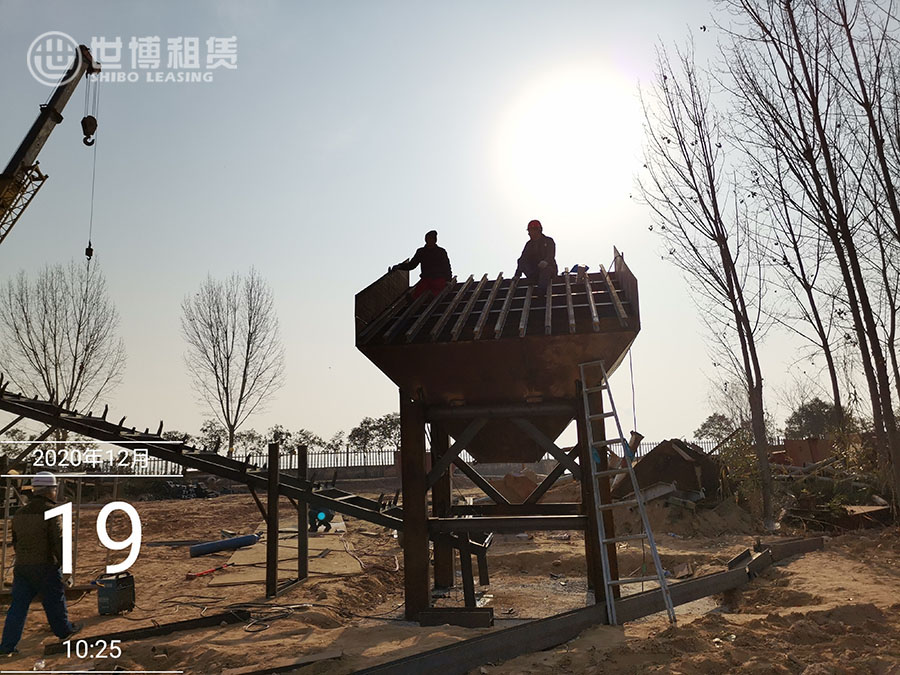

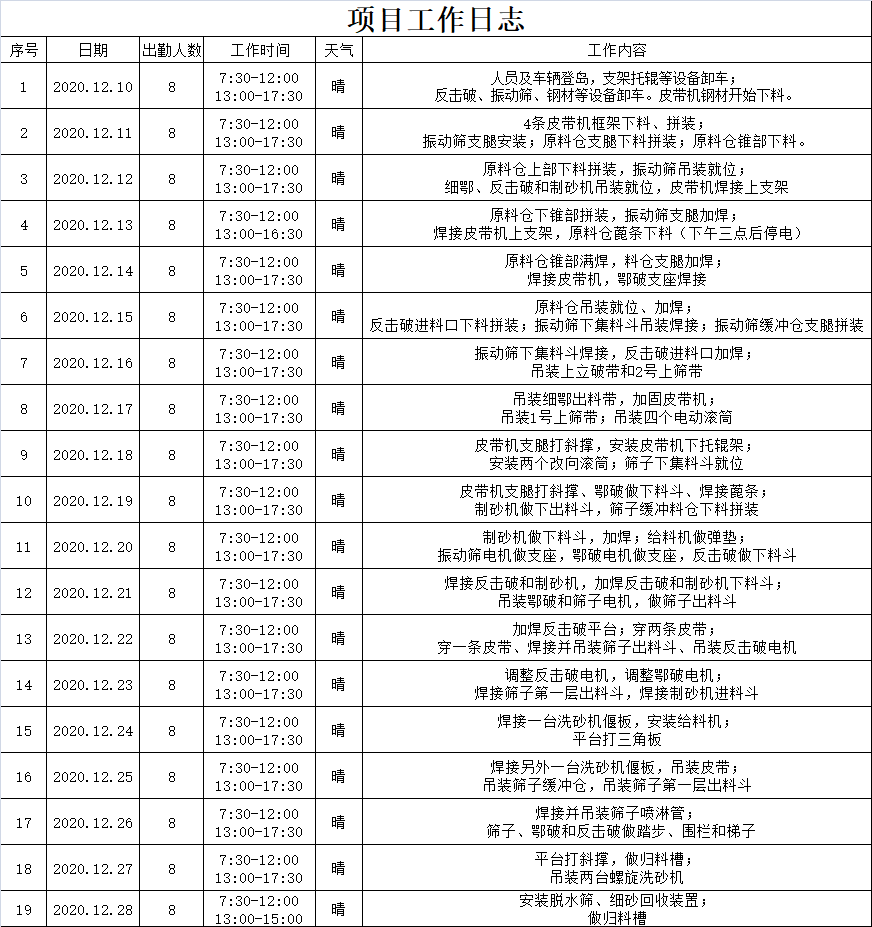

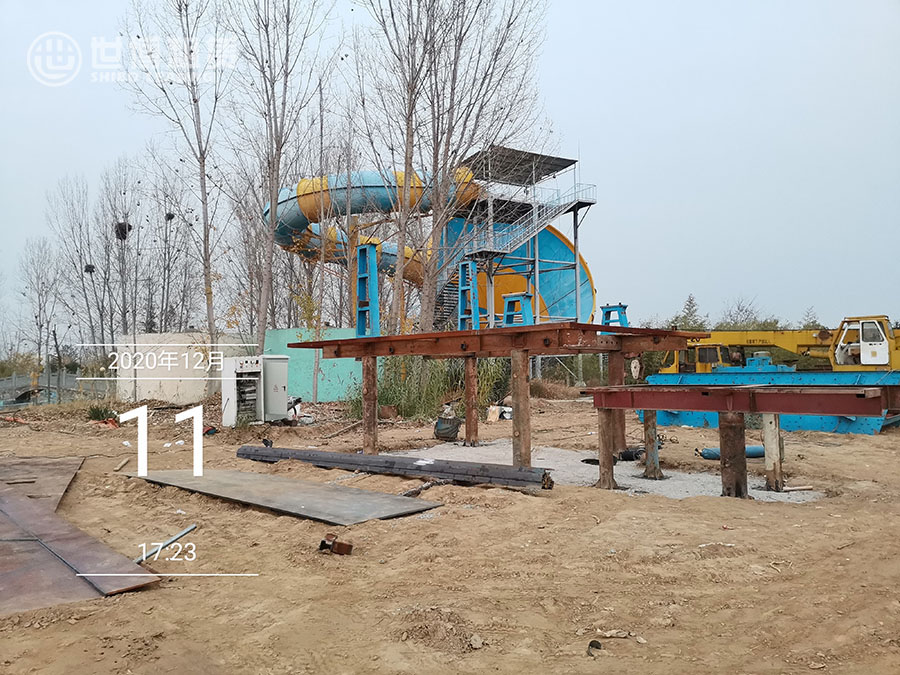

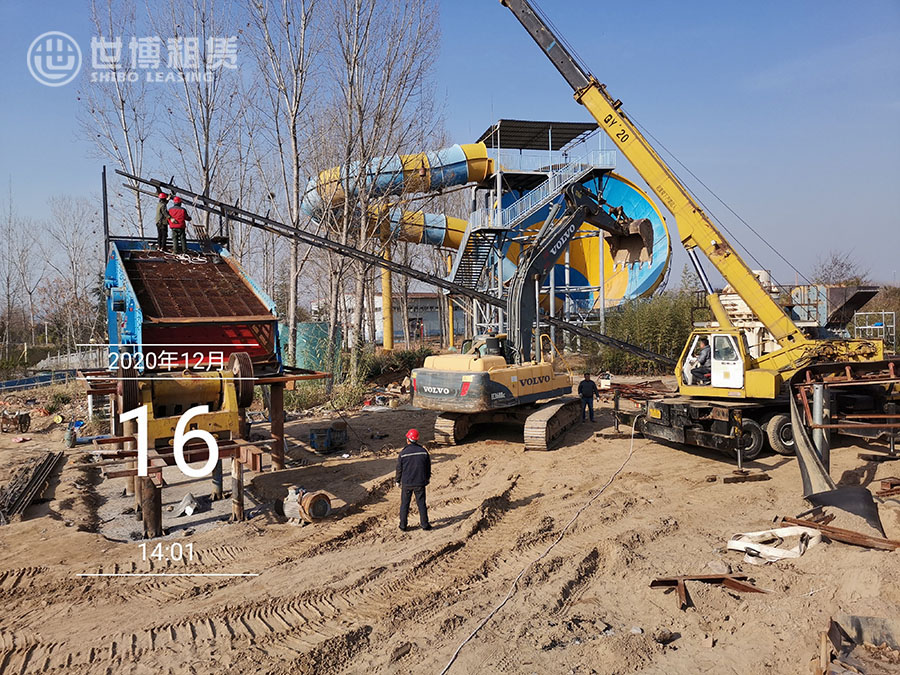

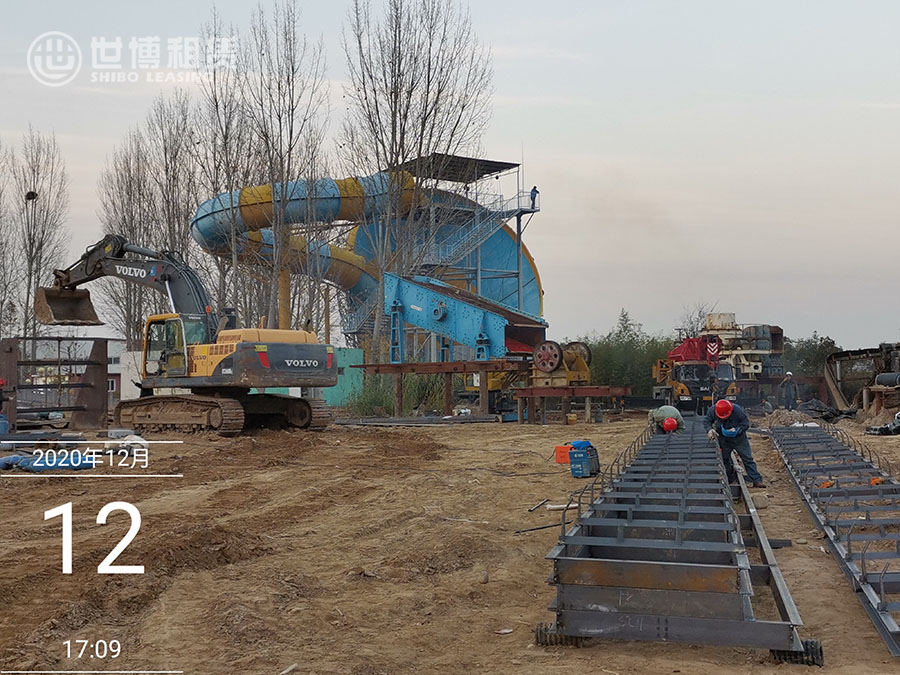

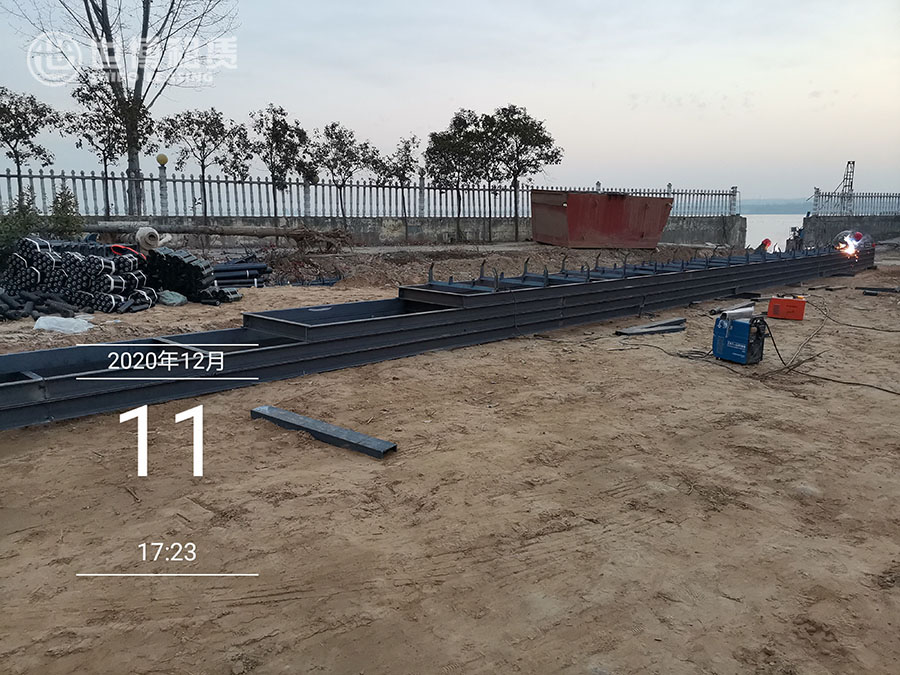

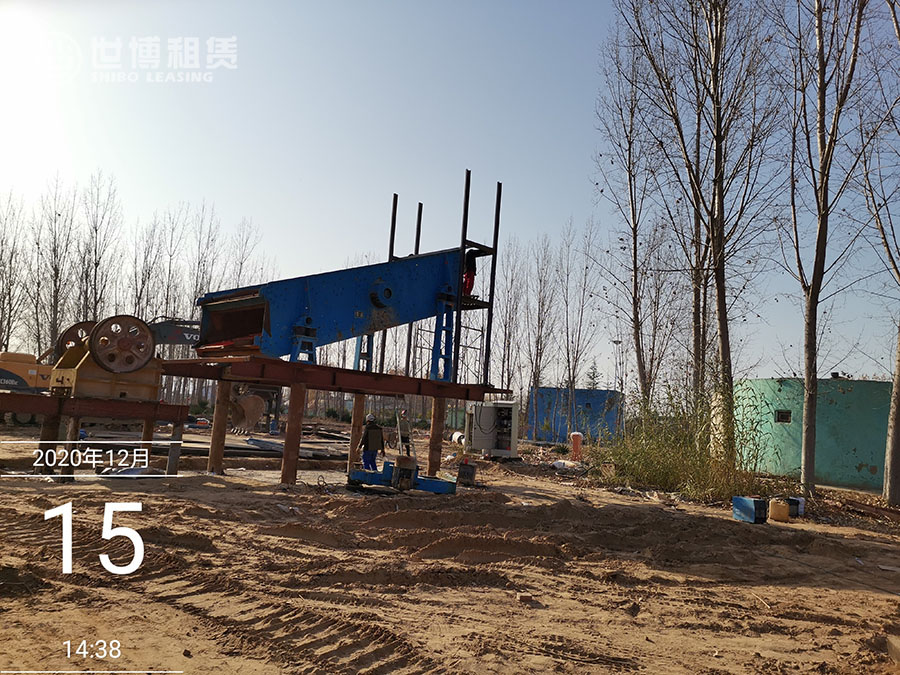

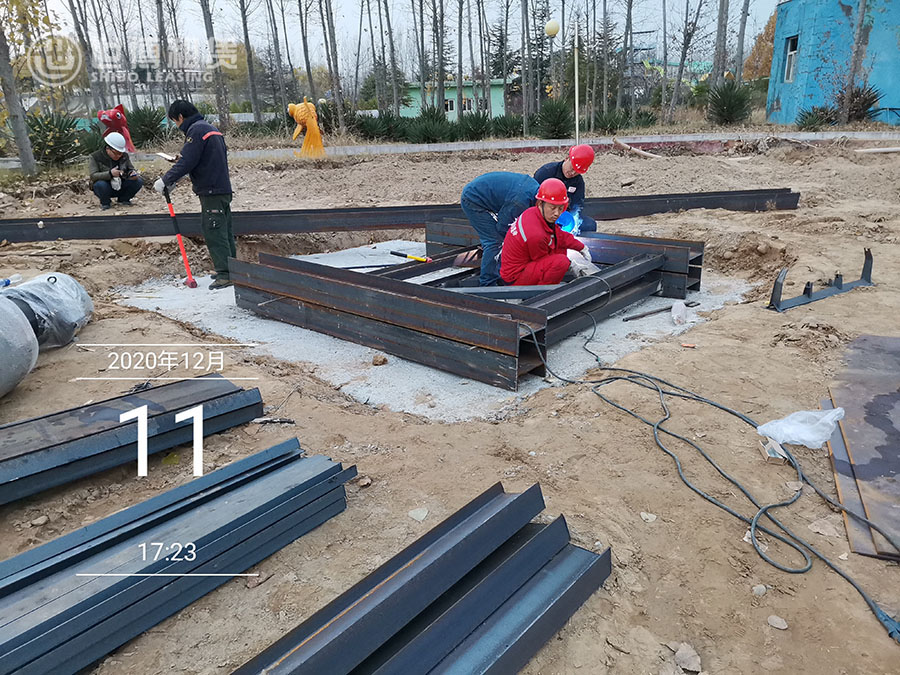

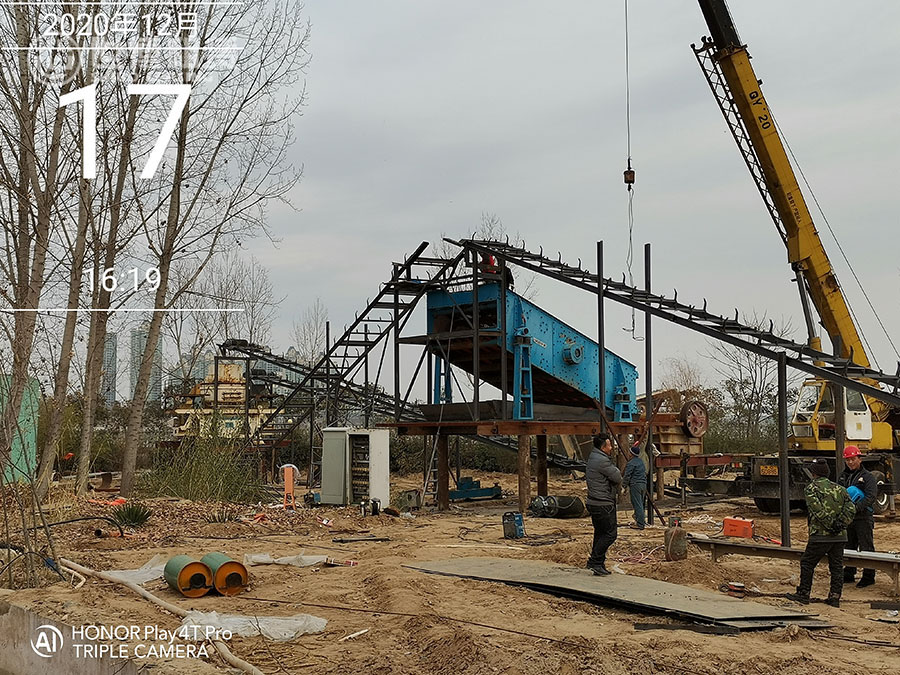

十二、现场施工记录

十三、现场喷淋水管规格及型号

         1.φ89mm焊管30米，弯头4个，法兰4套（带配套螺丝），蝶阀2个（带配套螺丝）；

         2.φ108mm焊管18米，弯头2个，法兰3套（带配套螺丝），蝶阀1个（带配套螺丝）；

         3.φ89mm钢丝软管15米；

         4.φ159mm焊管18米，弯头6个，法兰4套（带配套螺丝）。

十四、现场电缆信息

2.5²铜电缆100米，4²铜电缆30米，10²铝电缆35米，16²铝电缆180米，25²铝电缆35米，50²铝电缆35米，70²铝电缆25米，120²铝电缆110米，185²铝电缆56米。

十五、现场视频及照片
